Autoklav za ispitivanje curenja: Kako otkriti i popraviti kvarove brtvi

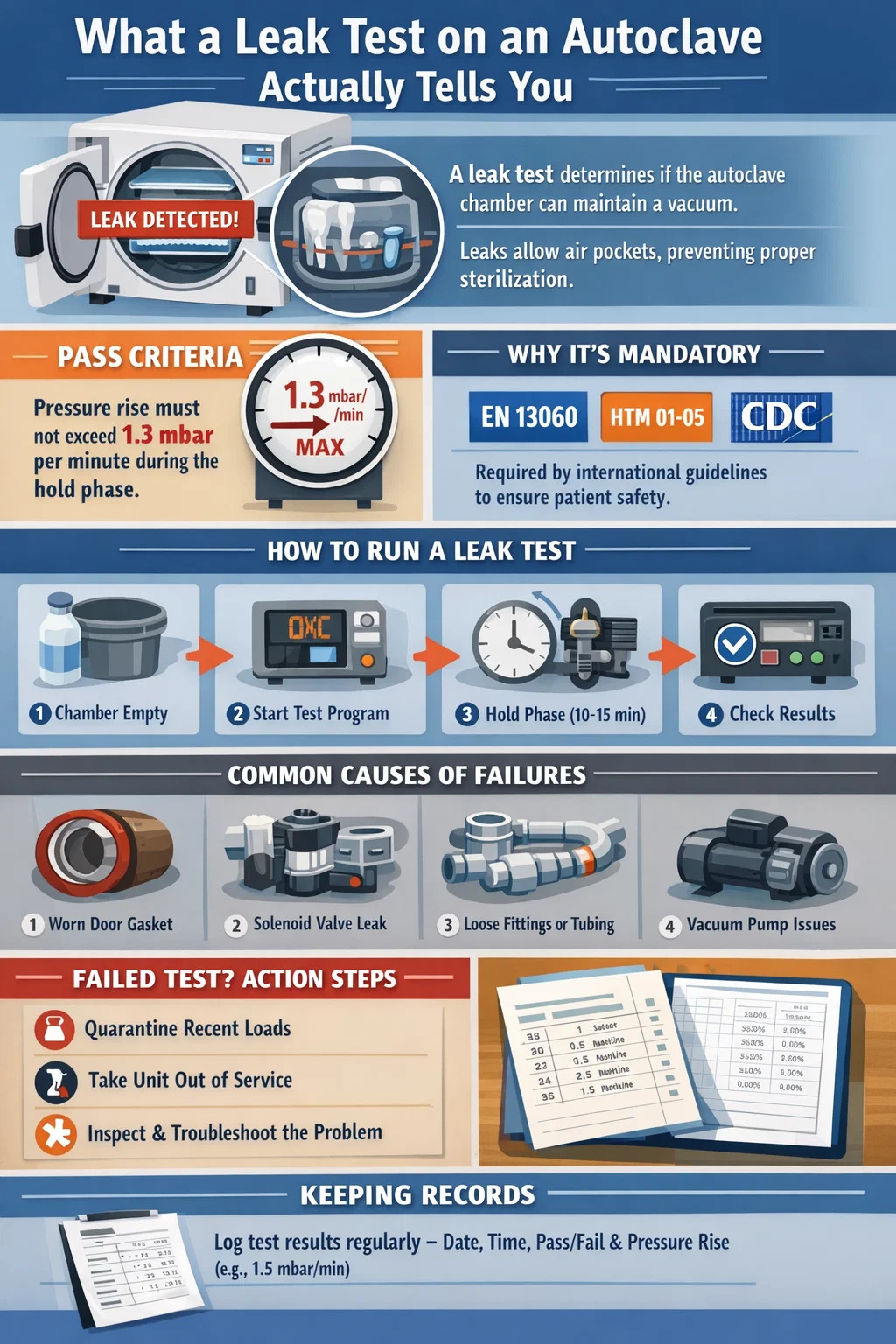

Što vam test curenja na autoklavu zapravo govori

Test curenja u autoklavu — koji se naziva i test curenja vakuuma ili test curenja zraka — mjeri koliko dobro komora drži vakuum prije početka ciklusa sterilizacije. Ako komora ne može održavati negativni tlak unutar prihvatljivog praga, zrak ulazi u sustav. Zračni džepovi sprječavaju da para ravnomjerno dopre do površina instrumenata, što izravno ugrožava učinkovitost sterilizacije. U zubarskom autoklavu to nije manji problem kalibracije; to je briga za sigurnost pacijenata.

Referentna vrijednost za većinu zubarski autoklav modela je porast tlaka od najviše 1,3 mbar (0,13 kPa) po minuti tijekom faze zadržavanja testa curenja. Neki proizvođači postavljaju strožu granicu od 1,0 mbar po minuti. Svako očitanje iznad praga navedenog od strane proizvođača znači da se ciklus ne bi trebao nastaviti sve dok se ne identificira i ispravi izvor curenja.

Razumijevanje ovog testa - kako ga ispravno izvesti, kako očitati rezultate i što učiniti kada ne uspije - jedna je od najpraktičnijih vještina za svakoga tko je odgovoran za ponovnu obradu instrumenata u stomatološkoj ordinaciji.

Zašto je ispitivanje curenja obavezno, a ne izborno

Regulatorna tijela i organizacije za profesionalne standarde u više zemalja zahtijevaju periodičko ispitivanje nepropusnosti kao dio rutinske provjere valjanosti autoklava. Europska norma EN 13060, koja regulira male parne sterilizatore, uključujući one koji se koriste u stomatološkim ustanovama, posebno zahtijeva vakuumsko ispitivanje nepropusnosti kao dio kvalifikacijskog i rutinskog protokola testiranja. Smjernice HTM 01-05 u UK-u to na sličan način nalažu. U Sjedinjenim Državama smjernice CDC-a za kontrolu infekcije u ustanovama za dentalnu zdravstvenu skrb naglašavaju pridržavanje uputa proizvođača za testiranje sterilizatora, što univerzalno uključuje testove curenja.

Osim usklađenosti, postoji izravni mehanički razlog. Ciklusi zubarskog autoklava prije vakuumiranja rade povlačenjem niza vakuumskih impulsa za uklanjanje zraka prije ubrizgavanja pare. Ako komora propušta, zaostali zrak stvara izolacijske džepove oko instrumenata. Temperatura pare na površini instrumenta može se ispravno očitati na senzoru, ali stvarna kontaktna temperatura u tim zračnim džepovima može biti 5°C do 15°C niže od očitanja senzora komore , što je dovoljno da biološki indikatori ostanu nepromijenjeni, a patogeni održivi.

Gravitacijski autoklavi manje su osjetljivi na curenje zraka tijekom same faze sterilizacije, ali curenja i dalje utječu na učinak sušenja i mogu kontaminirati punjenje tijekom faze hlađenja uvlačenjem nefiltriranog zraka.

Kako provesti test curenja na stomatološkom autoklavu korak po korak

Dolje navedeni postupak odnosi se na većinu dentalnih autoklava klase B i klase S koji uključuju automatizirani program za ispitivanje nepropusnosti. Uvijek se pozivajte na poseban priručnik za svoju jedinicu, budući da se vrijednosti vremena i tlaka razlikuju ovisno o proizvođaču.

Priprema prije početka

• Provjerite je li autoklav dostigao radnu temperaturu. Provođenje testa curenja na hladnoj komori daje netočna očitanja jer još nije došlo do toplinskog širenja brtvila i brtvila.
• Komora mora biti prazna. Ne izvodite test curenja s instrumentima ili pakiranjem unutra.
• Provjerite je li spremnik za vodu napunjen do odgovarajuće razine destiliranom ili deioniziranom vodom. Niska razina vode može dovesti do preranog prekida testa.
• Obrišite brtvu vrata i površinu za sjedenje krpom koja ne ostavlja dlačice kako biste uklonili sve krhotine, ostatke ili komadiće instrumenata koji bi mogli držati vrata malo otvorenima.

Izvođenje testa

1. Čvrsto zatvorite i zasunite vrata u skladu s postupkom proizvođača.
2. Dođite do izbornika testnih programa na upravljačkoj ploči. Na većini jedinica to je označeno kao "Ispitivanje curenja", "Vakuumsko ispitivanje" ili "Testiranje detektora zraka".
3. Pokrenite program. Autoklav će početi stvarati vakuum. Tipična ciljana dubina vakuuma je između -0,85 bara i -0,95 bara (85–95% vakuuma), ovisno o modelu.
4. Nakon što je ciljni vakuum postignut, pumpa se zaustavlja. Počinje faza čekanja — obično traje između 10 i 15 minuta. Tijekom ove faze jedinica prati raste li tlak unutar komore.
5. Na kraju faze zadržavanja, jedinica se ispušta na atmosferski tlak i prikazuje prolazan ili neuspješan rezultat, zajedno s izmjerenom stopom porasta tlaka na većini modernih jedinica.

Snimanje rezultata

Zabilježite datum, vrijeme, rezultat (prošao/nije prošao) i stvarnu vrijednost porasta tlaka ako je vaša jedinica prikazuje. Mnoge stomatološke ordinacije koriste papirnati dnevnik ili digitalnu proračunsku tablicu. Neki autoklavi automatski ispisuju zapis ciklusa. Čuvajte evidenciju najmanje dvije godine ili dulje ako to zahtijeva vaše lokalno regulatorno tijelo. Ova se dokumentacija pregledava tijekom inspekcija u praksi i neophodan je dokaz ako se ikada istraži neuspjeh sterilizacije.

Koliko često biste trebali provoditi ispitivanje nepropusnosti

Zahtjevi za učestalošću razlikuju se ovisno o standardu i učestalosti korištenja autoklava, ali sljedeća tablica sažima uobičajene preporuke za glavne smjernice:

Za stomatološke ordinacije velikog volumena koje obrađuju više od 15 do 20 punjenja dnevno, provođenje testa curenja na početku svake smjene — umjesto samo jednom dnevno — razumna je mjera opreza. Sam test na većini jedinica traje manje od 20 minuta i ne troši kapacitet punjenja koji se može sterilizirati.

Uobičajeni uzroci neuspješnog testa curenja u zubarskom autoklavu

Kada zubarski autoklav ne uspije na testu curenja, uzrok je gotovo uvijek jedan od predvidljivog skupa komponenti. Znajući gdje prvo tražiti štedi značajno vrijeme dijagnostike.

Degradacija brtve vrata

Brtva na vratima je najčešći uzrok neuspjeha testa curenja u zubarskim autoklavima. To je silikonska ili EPDM gumena brtva koja se sabija kada se vrata zatvore, stvarajući hermetičku granicu između komore i vanjskog okruženja. Uz ponovljene toplinske cikluse - širenje pod toplinom, skupljanje tijekom hlađenja - brtva na kraju gubi sposobnost održavanja odgovarajućeg brtvljenja.

Većina proizvođača preporučuje zamjenu brtve na vratima svakih 12 mjeseci ili nakon približno 500 do 1000 ciklusa , što god prvo nastupi. U napornim ordinacijama koje izvode 20 ciklusa dnevno, ta oznaka od 1000 ciklusa može se postići za manje od 2 mjeseca. Sama vizualna provjera nije dovoljna — brtva koja izgleda netaknuta još uvijek ne može brtviti u uvjetima vakuuma. Znakovi da brtvu na vratima treba zamijeniti uključuju:

• Vidljivo pucanje, spljoštenost ili otvrdnuće gume
• Bijele ili sive mineralne naslage utisnute u površinu brtve
• Neravnomjerni tragovi kompresije — što ukazuje na to da brtva ne sjedi dosljedno po cijelom obodu
• Para izlazi oko vrata tijekom faze sterilizacije

Propuštanje elektromagnetskog ventila

Stomatološki autoklavi koriste solenoidne ventile za kontrolu protoka pare, vode i zraka kroz unutarnje krugove. Solenoidni ventil koji se ne zatvara u potpunosti - zbog istrošenog sjedišta, krhotina zaglavljenih u sjedištu ili kvara zavojnice - omogućit će sporo, ali mjerljivo povećanje tlaka tijekom faze održavanja vakuuma. To može oponašati curenje vrata, ali se neće riješiti nakon zamjene brtve.

Identificiranje solenoida koji je krivac obično zahtijeva servisnog tehničara s pristupom opremi za ispitivanje tlaka i dijagramima ožičenja. Međutim, ako je vaš autoklav nedavno prošao kroz promjenu kvalitete vode - na primjer, ako je ordinacija promijenila izvor vode ili filtar nije promijenjen prema planu - mineralni kamenac unutar solenoidnih ventila vrlo je vjerojatan uzrok.

Generator pare i spojevi cijevi

Veze između generatora pare, komore i vakuumske pumpe uključuju kompresijske spojeve, O-prstenove i cijevi. Bilo koji od njih može razviti sporo curenje nakon vibracija od redovite uporabe, nepravilnog ponovnog sastavljanja nakon održavanja ili toplinskog stresa tijekom vremena. Ta su curenja često povremena, što znači da autoklav može proći test curenja nekim danima, a drugim ne uspjeti. Povremene kvarove treba tretirati s istom hitnošću kao i stalne kvarove i ne smiju se pripisivati ​​pogrešci testa.

Istrošenost vakuumske pumpe

Iako sama vakuumska pumpa obično nije izvor curenja u komoru, istrošena pumpa koja se ne može povući do ciljane dubine vakuuma uzrokovat će neuspjeh testa prije nego što faza zadržavanja uopće započne. Ako vaš autoklav konstantno doseže samo -0,70 bara umjesto ciljanih -0,90 bara , izlaz crpke je smanjen. To može biti posljedica istrošenih lopatica (u pumpama s rotirajućim lopaticama), emulgiranog ulja ili djelomično blokiranog ispuha. Rad crpke treba provjeravati jednom godišnje kao dio preventivnog održavanja.

Pogreške kalibracije senzora tlaka

U rijetkim slučajevima, neuspjeh testa curenja je lažno pozitivan uzrokovan krivo kalibriranim ili pomaknutim senzorom tlaka. Ako autoklav ne prođe test curenja, ali se nakon temeljite inspekcije ne može pronaći fizičko curenje, a jedinica nije kalibrirana u zadnjih 12 mjeseci, pomak senzora vrijedi istražiti. Ova dijagnoza zahtijeva usporedbu s kalibriranim referentnim mjeračem i treba je izvršiti kvalificirani servisni inženjer.

Zamjena brtve na vratima: Praktični vodič

Budući da je zamjena brtve na vratima najčešća korektivna radnja nakon neuspješnog testa curenja, postupak zaslužuje detaljan tretman. Koraci u nastavku općenito se odnose na većinu stomatoloških autoklava, iako se točan profil brtve i način postavljanja razlikuju ovisno o proizvođaču.

1. Nabavite odgovarajuću zamjensku brtvu. Koristite samo brtvu koju je odredio proizvođač autoklava za vaš točan broj modela. Neispravan profil brtve - čak i onaj koji izgleda slično - neće se stisnuti na ispravnu dubinu i neće uspjeti brtviti. Generičke brtve treba izbjegavati osim ako ih proizvođač izričito ne odobri.
2. Ostavite autoklav da se potpuno ohladi. Nikada nemojte pokušavati zamijeniti brtvu na jedinici koja je pokrenula ciklus unutar zadnjih 30 minuta. Preostala toplina u prirubnici komore može izazvati opekline i može deformirati novu brtvu tijekom postavljanja.
3. Uklonite staru brtvu. Na većini jedinica, brtva se nalazi u strojno obrađenom utoru oko vrata ili otvora komore. Obično se može ukloniti rukom, počevši od kuta i guleći se po obodu. U nekim jedinicama drži ga pričvrsni prsten. Nemojte koristiti metalne alate da oslobodite brtvu, jer grebanje površine za sjedenje stvara puteve curenja koje nova brtva ne može prevladati.
4. Temeljito očistite utor brtve. Upotrijebite meku krpu navlaženu izopropilnim alkoholom za uklanjanje mineralnih naslaga, ostataka silikona i bilo kojeg biološkog materijala iz utora. Pregledajte utor za oštećenje — korozija ili oštećenje strojnom obradom u ovoj fazi zahtijevaju poziv servisu, a ne jednostavnu zamjenu brtve.
5. Ugradite novu brtvu. Počevši od jedne točke i ravnomjerno radeći po obodu, namjestite novu brtvu u utor. Izbjegavajte rastezanje brtve - ako se mora znatno rastegnuti da bi pristajala, to je pogrešna veličina. Osigurajte da brtva leži ravno bez uvijanja, premošćavanja ili praznina na uglovima.
6. Pokrenite ciklus zagrijavanja prije testiranja. Dopustite autoklavu da pokrene jedan ili dva ciklusa zagrijavanja (ili upotrijebite ugrađeni program zagrijavanja ako je dostupan). To omogućuje novoj brtvi da se stisne i pravilno nasjedne prije nego što se pokrene ispitivanje nepropusnosti.
7. Pokrenite test curenja. Ispravno postavljena nova brtva trebala bi dati rezultat unutar praga prolaznosti. Porast tlaka manji od 0,5 mbar/min tipičan je za jedinicu u dobrom stanju sa svježom brtvom.

Ako jedinica i dalje ne prolazi test curenja nakon pravilno postavljene nove brtve, problem leži negdje drugdje u sustavu i zahtijeva profesionalnu dijagnostiku.

Što učiniti kada autoklav ne prođe test nepropusnosti

Neuspjeli test curenja nije samo bilješka za dnevnik održavanja. Ima neposredne operativne posljedice koje se moraju riješiti prije nastavka njege pacijenta.

Karantena Sva učitavanja obrađena od posljednjeg potvrđenog prolaza

Svi instrumenti sterilizirani u stomatološkom autoklavu nakon posljednjeg potvrđenog uspješnog testiranja curenja moraju se smatrati potencijalno nesterilnim i ne smiju se koristiti klinički dok se ponovno ne steriliziraju u validiranoj jedinici. Ovo nije konzervativno tumačenje - to je standardni odgovor koji se zahtijeva prema EN 13060 i HTM 01-05 i u skladu je sa smjernicama CDC-a. Broj uključenih opterećenja ovisi o tome kada je posljednji prolazni test zabilježen, zbog čega su svakodnevno testiranje i precizno vođenje evidencije operativno ključni. Ordinacija koja testira svaki tjedan i otkrije kvar možda će trebati staviti u karantenu punjenja instrumenata do tjedan dana.

Izbacite jedinicu iz upotrebe

Autoklav se ne smije koristiti za sterilizaciju instrumenata pacijenta dok se greška ne ispravi i dok se ne postigne prolazan test curenja. Ako ordinacija ima drugi autoklav, prijeđite na njega. Ako ne, primijenite svoj plan za nepredviđene situacije za ponovnu obradu instrumenata — to može uključivati ​​korištenje instrumenata za jednokratnu upotrebu, odgađanje postupaka koji nisu hitni ili slanje instrumenata u vanjski pogon za ponovnu obradu.

Obavite prve provjere prije nego pozovete tehničara

Prije zakazivanja servisnog poziva, obučeno osoblje može isključiti najjednostavnije uzroke:

• Pregledajte i očistite brtvu vrata. Ponovno pokrenite test.
• Provjerite razinu i kvalitetu vode u spremniku.
• Provjerite jesu li vrata potpuno zaključana — neke jedinice dopuštaju lažni položaj zasuna koji ne zahvata brtvu.
• Ako je brtva vidljivo degradirana, zamijenite je i ponovno testirajte.

Ako jedinica ponovno zakaže nakon ovih provjera, eskalirajte servisnom inženjeru. Pokušaj istraživanja solenoidnih ventila, parnih odvajača ili unutarnjih cijevi bez odgovarajuće obuke i alata riskira nanošenje dodatne štete i poništavanje preostalog jamstva.

Tumačenje rezultata testa curenja: granice prolaza i zone upozorenja

Nisu svi prolazni rezultati jednako umirujući. Zubni autoklav koji konstantno prolazi na 1,2 mbar/min — malo ispod tipične granice od 1,3 mbar/min — nije u istom stanju kao onaj koji prolazi na 0,3 mbar/min. Praćenje stvarne stope porasta tlaka tijekom vremena, a ne samo prolaznog/neuspješnog ishoda, daje rano upozorenje o pogoršanju brtvljenja prije nego što uzrokuje potpuni kvar.

Neki softver za upravljanje zubarskim autoklavima i servisne platforme sada omogućuju automatsko praćenje podataka o ispitivanju curenja. Za ordinacije bez takvog softvera, održavanje jednostavne proračunske tablice s datumom i izmjerenom stopom dovoljno je da se uoči trend pogoršanja tijekom tjedana ili mjeseci.

Ispitivanje nepropusnosti kao dio šireg programa provjere valjanosti autoklava

Test curenja jedna je komponenta validacijskog programa, a ne cijeli program. Stomatološki autoklav koji je prošao test curenja ipak se može ne sterilizirati ako su drugi parametri izvan raspona. Kompletan rutinski program testiranja zubnog autoklava uključuje:

• Dnevni test curenja — potvrđuje cjelovitost komore prije kliničke uporabe
• Bowie-Dick ili helix test — provjerava prodor pare u predvakuumske autoklave; pokrenuti na početku svakog dana na jedinicama B klase
• Kemijski indikatori — Integrirani indikatori klase 5 ili 6 postavljeni unutar svakog opterećenja za potvrdu uvjeta procesa
• Biološki indikatori — trake sa sporama (obično Geobacillus stearothermophilus) izvode se najmanje jednom tjedno kako bi se potvrdila učinkovitost sterilizacije; neke smjernice preporučuju sa svakim opterećenjem za instrumente visokog rizika
• Kvalifikacija godišnje izvedbe (PQ) — službenu ponovnu provjeru valjanosti cijelog postupka sterilizacije koju provodi kvalificirani inženjer, uključujući mapiranje temperature i provjeru parametara ciklusa

Test curenja je najbrža, najčešća provjera u ovom programu, zbog čega ima toliku operativnu vrijednost. Traje manje od 20 minuta i daje neposrednu povratnu informaciju o integritetu komore prije nego što se bilo koje opterećenje instrumenta uključi u ciklus.

Za stomatološke ordinacije koje kupuju novi autoklav ili zamjenjuju postojeću jedinicu, imajte na umu da početna kvalifikacija stomatološkog autoklava uključuje tri uzastopna prolaska testa curenja kao dio procesa kvalifikacije instalacije (IQ) prema EN 13060. Time se utvrđuje osnovna izvedba jedinice prije početka kliničke uporabe.

Odabir stomatološkog autoklava s pouzdanim testom curenja

Ne obrađuju svi zubarski autoklavi ispitivanje curenja s istom razinom automatizacije, izvješćivanja i dosljednosti. Prilikom ocjenjivanja modela, sljedeće značajke izravno utječu na pouzdanost i upotrebljivost funkcije ispitivanja curenja:

• Automatizirani testni programi s kvantitativnim rezultatom: Jedinice koje izvješćuju o stvarnoj stopi porasta tlaka (npr. 0,6 mbar/min), a ne samo prolazan/neuspješan ishod, omogućuju praćenje trenda. Ovo je značajna prednost u upravljanju praksom.
• Integrirani ispis ili izvoz podataka: Autoklavi s ugrađenim pisačima ili USB/mrežnim izvozom podataka pojednostavljuju vođenje evidencije i smanjuju rizik od pogrešaka u dokumentaciji. Za regulirana okruženja preferiraju se modeli koji su u skladu sa zahtjevima za izlaz podataka EN 13060 Aneks B.
• Dostupni dizajn brtve: Neki stomatološki autoklavi čine zamjenu brtve vrata 5-minutnim zadatkom bez alata. Drugi zahtijevaju djelomičnu demontažu mehanizma vrata. S obzirom na to da se brtve često mijenjaju, ovaj odabir dizajna ima stvarne implikacije na troškove održavanja tijekom životnog vijeka autoklava.
• Specifikacije robusne vakuumske pumpe: Vakuumska pumpa je srž izvedbe ispitivanja nepropusnosti. Autoklavi s pumpama bez ulja obično zahtijevaju manje održavanja od pumpi s rotirajućim lopaticama s uljnim sustavima, ali mogu postići niže krajnje dubine vakuuma. Potvrdite da specifikacija pumpe odgovara tipu ciklusa — zubarski autoklav klase B koji izvodi višestruke predvakuumske impulse po ciklusu zahtijeva više od svoje pumpe nego jedinica klase S.
• Certifikacija EN 13060 klase B: Za stomatološke ordinacije koje steriliziraju zamotane instrumente, šuplje terete i porozne predmete, certifikat klase B obavezan je u mnogim europskim zemljama. Autoklavi klase B podvrgavaju se rigoroznijim ispitivanjima — uključujući kvalifikaciju ispitivanja nepropusnosti — nego jedinice klase S ili klase N, a to se odražava na njihovu kontinuiranu radnu učinkovitost.

Obuka osoblja i osposobljenost za ispitivanje nepropusnosti

Ispitivanje curenja pouzdano je onoliko koliko je pouzdana osoba koja ga provodi. Neispravno pokretanje testa - na primjer, na hladnom autoklavu, s vratima koja nisu potpuno zabravljena ili s ostacima na površini za sjedenje brtve - proizvest će nepouzdan rezultat. I lažni prolaz i lažni neuspjeh imaju posljedice: lažni prolaz izlaže pacijente riziku, dok lažni neuspjeh nepotrebno uklanja funkcionalni autoklav iz upotrebe.

Osoblje odgovorno za rad autoklava treba proći dokumentiranu obuku koja pokriva:

• Svrha testa curenja i što kvar znači za sigurnost instrumenta
• Ispravan postupak pripreme za određeni model autoklava koji se koristi
• Kako započeti, pratiti i snimati test
• Stablo odlučivanja za neuspješan rezultat — koga obavijestiti, što učiniti s učitavanjem u karanteni, kako dokumentirati događaj
• Kako pregledati i očistiti brtvu vrata i kada eskalirati upravi ili servisnom inženjeru

Obuku treba ponoviti svaki put kada se novi model autoklava uvede u praksu, svaki put kada novi član osoblja preuzme odgovornosti za dekontaminaciju, a najmanje jednom godišnje kao osvježenje znanja. Kompetencija bi se trebala procjenjivati ​​praktično, a ne samo putem pisanih testova - promatranje člana osoblja koji stvarno izvodi postupak jedini je pouzdan način da se potvrdi da to može učiniti ispravno u stvarnim uvjetima.

Dokumentacija o obuci jednako je važna kao i sama obuka. U slučaju regulatorne inspekcije ili incidenta u vezi sa sigurnošću pacijenata, zapisi o obuci čine ključni dio dokaza da ordinacija provodi kontrolirani, upravljani proces dekontaminacije.
